2.2.5 GridLayout(网格布局)

本节引言

今天要介绍的布局是Android 4.0以后引入的一个新的布局,和前面所学的TableLayout(表格布局) 有点类似,不过他有很多前者没有的东西,也更加好用,

  • 可以自己设置布局中组件的排列方式
  • 可以自定义网格布局有多少行,多少列
  • 可以直接设置组件位于某行某列
  • 可以设置组件横跨几行或者几列

另外,除了上述内容外,本节还会给大家使用gridLayout时会遇到的问题,以及如何解决低版本 sdk如何使用GridLayout的方法！接下来就开始本节的课程吧!

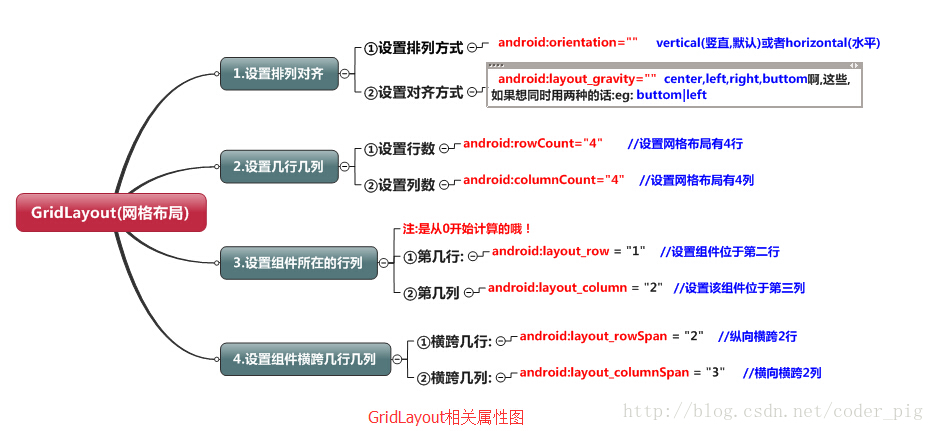

1.相关属性总结图

2.使用实例:计算器布局的实现:

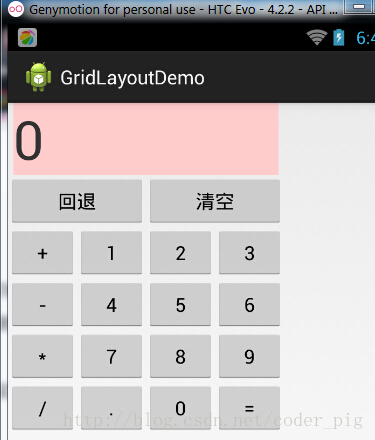

运行效果图：

实现代码:

  1. <pre>
  2. <GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
  3.     xmlns:tools="http://schemas.android.com/tools"
  4.     android:id="@+id/GridLayout1"
  5.     android:layout_width="wrap_content"
  6.     android:layout_height="wrap_content"
  7.     android:columnCount="4"
  8.     android:orientation="horizontal"
  9.     android:rowCount="6" >
  10.
  11.     <TextView
  12.         android:layout_columnSpan="4"
  13.         android:layout_gravity="fill"
  14.         android:layout_marginLeft="5dp"
  15.         android:layout_marginRight="5dp"
  16.         android:background="#FFCCCC"
  17.         android:text="0"
  18.         android:textSize="50sp" />
  19.
  20.     <Button
  21.         android:layout_columnSpan="2"
  22.         android:layout_gravity="fill"
  23.         android:text="回退" />
  24.
  25.     <Button
  26.         android:layout_columnSpan="2"
  27.         android:layout_gravity="fill"
  28.         android:text="清空" />
  29.
  30.     <Button android:text="+" />
  31.
  32.     <Button android:text="1" />
  33.
  34.     <Button android:text="2" />
  35.
  36.     <Button android:text="3" />
  37.
  38.     <Button android:text="-" />
  39.
  40.     <Button android:text="4" />
  41.
  42.     <Button android:text="5" />
  43.
  44.     <Button android:text="6" />
  45.
  46.     <Button android:text="*" />
  47.
  48.     <Button android:text="7" />
  49.
  50.     <Button android:text="8" />
  51.
  52.     <Button android:text="9" />
  53.
  54.     <Button android:text="/" />
  55.
  56.     <Button
  57.         android:layout_width="wrap_content"
  58.         android:text="." />
  59.
  60.     <Button android:text="0" />
  61.
  62.     <Button android:text="=" />
  63.
  64. </GridLayout>

代码解析:代码很简单,只是回退与清楚按钮横跨两列,而其他的都是直接添加的,默认每个组件都是 占一行一列,另外还有一点要注意的: 我们通过:android:layout_rowSpan与android:layout_columnSpan设置了组件横跨 多行或者多列的话,如果你要让组件填满横越过的行或列的话,需要添加下面这个属性:android:layout_gravity = "fill"！！！就像这个计算机显示数字的部分!

3.用法归纳:

①GridLayout使用虚细线将布局划分为行,列和单元格,同时也支持在行,列上进行交错排列 ②使用流程:

  • step 1:先定义组件的对其方式 android:orientation 水平或者竖直,设置多少行与多少列
  • step 2:设置组件所在的行或者列,记得是从0开始算的,不设置默认每个组件占一行一列
  • step 3:设置组件横跨几行或者几列;设置完毕后,需要在设置一个填充:android:layout_gravity = "fill"

4.使用GridLayout要注意的地方:

因为GirdLayout是4.0后才推出的,所以minSDK版本要改为14或者以上的版本, 不然写布局代码的时候,这玩意就会莫名其妙地出错,说找不到这个GridLayout, 当然,如果你要低版本兼容的话,就要看下面的内容了！

5.低版本sdk如何使用GridLayout:

解决方法很简单:只需要导入v7包的gridlayout包即可! v7包一般在sdk下的:sdk\extras\android\support\v7\gridlayout目录下 如果你没有的话,但是用的时候,标签却是这样写的:

  1. <android.support.v7.widget.GridLayout>`

本节小结

关于GridLayout的介绍就到这里~

这里下载: gridlayout_v7_jay.rar
