Android UI-底部旋转菜单栏

十度 Android 2015年12月01日收藏

以前都是说每逢佳节倍思亲，现在的工作状态是每到周末倍亲切，年底真的是加班加的没完没了的，也没时间写博客，也没时间学习，周末闲来无事看到一个比较有意思的旋转菜单，没事自己实战了一下感觉还不错，代码倒是没什么，主要是有两个技术点，一个就是布局文件，第二个就是动画旋转，关于布局文件是仁者见仁智者见智，只能自己研究，动画的话之前写过这方面的文章有兴趣的可以看下本人之前的博客，开始正题吧:

基础布局

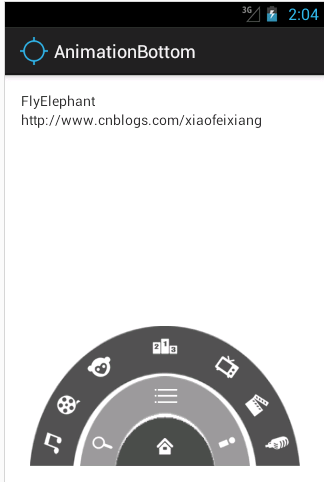

先看下要实现的效果吧:

下面的主要是三个图片，一个半圆，两个版圆环，最外面的是三级菜单，中间的是二级菜单；

一级菜单布局:

   <RelativeLayout
        android:id="@+id/menuFirst"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/menu1" >

        <ImageView
            android:id="@+id/icon_home"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_centerInParent="true"
            android:background="@drawable/icon_home" />
    </RelativeLayout>

二级菜单布局:

    <RelativeLayout
        android:id="@+id/menuSecond"
        android:layout_width="170dp"
        android:layout_height="90dp"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/menu2" >

        <ImageView
            android:id="@+id/icon_search"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_alignParentBottom="true"
            android:layout_margin="8dp"
            android:background="@drawable/icon_search" />

        <ImageView
            android:id="@+id/icon_menu"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_centerHorizontal="true"
            android:layout_marginTop="5dp"
            android:background="@drawable/icon_menu" />

        <ImageView
            android:id="@+id/icon_center"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_alignParentBottom="true"
            android:layout_alignParentRight="true"
            android:layout_margin="8dp"
            android:background="@drawable/icon_center" />
    </RelativeLayout>

三级菜单布局，这个布局的时候需要注意的是左边的三个图片设置完之后，设置的是对称方向的最底部的一个图片，以此为依据搞定其他两个图标:

  <RelativeLayout
        android:id="@+id/menuThird"
        android:layout_width="270dp"
        android:layout_height="140dp"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/menu3" >

        <ImageView
            android:id="@+id/channel1"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_alignParentBottom="true"
            android:layout_marginBottom="8dp"
            android:layout_marginLeft="8dp"
            android:background="@drawable/channel1" />

        <ImageView
            android:id="@+id/channel2"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_above="@id/channel1"
            android:layout_alignLeft="@id/channel1"
            android:layout_marginBottom="8dp"
            android:layout_marginLeft="16dp"
            android:background="@drawable/channel2" />

        <ImageView
            android:id="@+id/channel3"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_above="@id/channel2"
            android:layout_alignLeft="@id/channel2"
            android:layout_marginBottom="8dp"
            android:layout_marginLeft="30dp"
            android:background="@drawable/channel3" />

        <ImageView
            android:id="@+id/channel4"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_centerHorizontal="true"
            android:layout_marginTop="5dp"
            android:background="@drawable/channel4" />

        <ImageView
            android:id="@+id/channel7"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_alignParentBottom="true"
            android:layout_alignParentRight="true"
            android:layout_marginBottom="8dp"
            android:layout_marginRight="8dp"
            android:background="@drawable/channel7" />

        <ImageView
            android:id="@+id/channel6"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_above="@id/channel7"
            android:layout_alignRight="@id/channel7"
            android:layout_marginBottom="8dp"
            android:layout_marginRight="20dp"
            android:background="@drawable/channel6" />

        <ImageView
            android:id="@+id/channel5"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_above="@id/channel6"
            android:layout_alignRight="@id/channel6"
            android:layout_marginBottom="8dp"
            android:layout_marginRight="30dp"
            android:background="@drawable/channel5" />
    </RelativeLayout>

实现Demo

主要实现的主要就是两个按钮，一个按钮式最底层的按钮，一个是二级菜单的按钮:

		homeView = (ImageView) findViewById(R.id.icon_home);
		menuView = (ImageView) findViewById(R.id.icon_menu);
		menuFirst = (RelativeLayout) findViewById(R.id.menuFirst);
		menuSecond = (RelativeLayout) findViewById(R.id.menuSecond);
		menuThird = (RelativeLayout) findViewById(R.id.menuThird);
		homeView.setOnClickListener(this);
		menuView.setOnClickListener(this);

两个按钮的点击事件:

	@Override
	public void onClick(View v) {
		// TODO Auto-generated method stub
		switch (v.getId()) {
		case R.id.icon_home:
			if (isSecond) {
				MyHelper.StartAninationOut(menuSecond,500,200);
				if (isThird) {
					MyHelper.StartAninationOut(menuThird,500,300);
					isThird=false;
				}
			}else {
				MyHelper.StartAninationIn(menuSecond,500,300);
			}
			isSecond=!isSecond;
			break;
		case R.id.icon_menu:
			if (isThird) {
				MyHelper.StartAninationOut(menuThird,500,200);
				isThird=false;
			}else {
				MyHelper.StartAninationIn(menuThird,500,200);
				isThird=true;
			}
			break;
		default:
			break;
		}
	}

　两个按钮都有点击点击事件，封装一个可以主要就是淡入和淡出的效果:

public class MyHelper {

	public static void StartAninationIn(RelativeLayout layout,long duratoin,long offset) {
		// TODO Auto-generated method stub
		RotateAnimation rotateAnimation=new RotateAnimation(180, 360, layout.getWidth()/2, layout.getHeight());
        rotateAnimation.setDuration(duratoin);
        rotateAnimation.setFillAfter(true);//保持旋转之后的状态
        rotateAnimation.setStartOffset(offset);//延迟加载时间
        layout.startAnimation(rotateAnimation);
	}

	public static void StartAninationOut(RelativeLayout layout,long duratoin,long offset) {
		// TODO Auto-generated method stub
		RotateAnimation rotateAnimation=new RotateAnimation(0, 180, layout.getWidth()/2, layout.getHeight());
        rotateAnimation.setDuration(duratoin);
        rotateAnimation.setFillAfter(true);
        rotateAnimation.setStartOffset(offset);
        layout.startAnimation(rotateAnimation);
	}

}

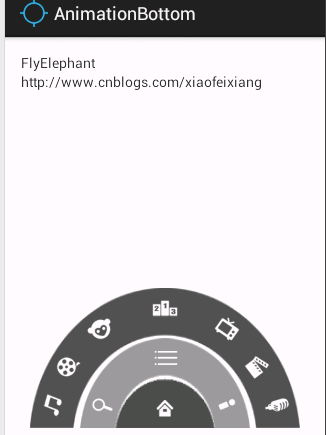

　最后看下效果图:
