Android学习系列(23)--App主界面实现

十度 Android 2015年12月01日收藏

在上篇文章《Android学习系列(22)--App主界面比较》中我们浅略的分析了几个主界面布局，选了一个最大众化的经典布局。
今天我们就这个经典布局，用代码具体的实现它。

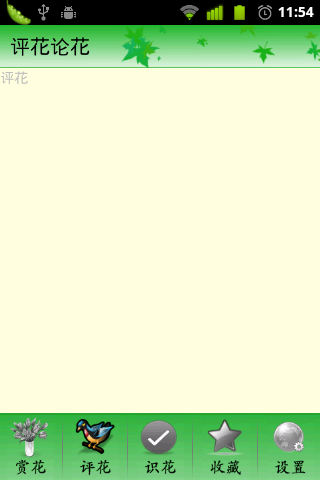

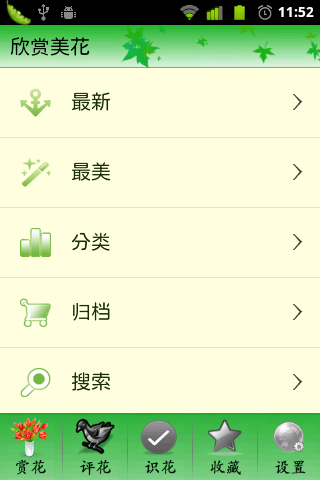

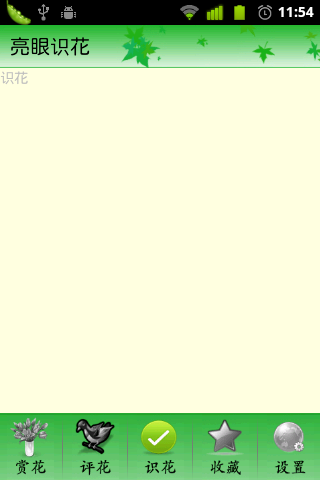

1.预览图
先看下最终的界面设计图：

上面顶部是一个9patch背景图片+标题文字；
下面底部是5个tab标签，表示应用的5大模块。
中间内容部分则是各个模块的具体内容，可以再分类，或者直接显示内容。

2.准备素材
按照上篇文章的界面，我们需要事先提供两大方面的素材：顶部+底部。
顶部的素材非常简单，最重要的是背景（9patch的图片）：

底部的素材稍微多一点：
(1).每个tab的背景都需要正常和选中两种，一共10张图片;
(2).每个tab之间有一张分割线，1张图片;
(3).为了自适应屏幕宽度，并保持图形不变形，必须tab背景和下面botton这个背景色一致，所以需要1张同背景的背景图片。
如下：
(1).

(2).

(3).

在这里呢，我再三考量，决定还是把图片和文字放在一起，这样一能大大降低代码的复杂性，而且能保证漂亮的样式，我们通过Photoshop来控制，灵活性大大增强。
以上是我在网上随便找了几张照片，稍微处理了一下，作为下面我们实现的素材。

3.实现原理
这里，我采用了getDecorView方法，发现这种方法布局和代码比较简洁，看上去性能也不错(待查)。
用核心代码来说明一下原理：

        //mainTabContainer是一个空布局，做为每个tab的容器
        //activity是每个tab对应的activity
        //getDecorView是对应的activity的视图，添加到tab容器中，就能实现切换activity的效果了
        mainTabContainer.removeAllViews();
        mainTabIntent = new Intent(this,activity);
        mainTabContainer.addView(localActivityManager.startActivity(id, mainTabIntent).getDecorView());

　　通过切换不同的activity的decorView,实现tab的视图切换。

4.基本框架
布局界面思路非常清晰，顶部+底部+中间tab内容
我采用相对布局(相对于线性布局，我经常选择帧布局和相对布局，我更喜欢这两个小巧的布局)：

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical"
    android:layout_width="fill_parent"
    android:layout_height="fill_parent">
    <LinearLayout android:id="@+id/main_tab_banner"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:paddingLeft="10dip"
        android:orientation="horizontal"
        android:gravity="center"
        android:background="@drawable/main_banner_bg"
        android:layout_alignParentTop="true">
        <!-- 标题 -->
    </LinearLayout>
    <LinearLayout android:id="@+id/main_tab"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal"
        android:gravity="center"
        android:background="@drawable/tab_bg"
        android:layout_alignParentBottom="true">
        <!-- 内容 -->
    </LinearLayout>
    <LinearLayout android:id="@+id/main_tab_container"
        android:layout_above="@id/main_tab"
        android:layout_below="@id/main_tab_banner"
        android:layout_width="fill_parent"
        android:layout_height="fill_parent"
        android:background="#FFFFE0">
    </LinearLayout>
</RelativeLayout>

看起来很复杂的东西，分解一下就简单的多了。
在标题处，加上一个TextView，做为标题显示。
在内容处，我们需要填充5个Tab背景和1个分割线，请参考《Android学习系列(5)--App布局初探之简单模型》中的模型四,使用了layout_weight的属性，平均分割了5个tab.
最终我们的布局文件如下：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical"
    android:layout_width="fill_parent"
    android:layout_height="fill_parent">
    <LinearLayout android:id="@+id/main_tab_banner"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:paddingLeft="10dip"
        android:orientation="horizontal"
        android:gravity="center"
        android:background="@drawable/main_banner_bg"
        android:layout_alignParentTop="true">
        <TextView android:id="@+id/main_tab_banner_title"
            android:layout_width="fill_parent"
            android:layout_height="wrap_content"
            android:text="欣赏美花"
            android:textSize="20dip"
            android:textColor="#000000"/>
    </LinearLayout>
    <LinearLayout android:id="@+id/main_tab"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal"
        android:gravity="center"
        android:background="@drawable/tab_bg"
        android:layout_alignParentBottom="true">
        <ImageView android:id="@+id/appreciate_tab_btn"
            android:layout_weight="1"
            android:layout_width="wrap_content"
            android:layout_height="fill_parent"
            android:gravity="center_horizontal|bottom"
            android:src="@drawable/appreciate_press"/>
        <ImageView android:gravity="center"
            android:layout_gravity="center_vertical"
            android:layout_width="5dip"
            android:layout_height="wrap_content"
            android:src="@drawable/tab_split"/>
        <ImageView android:id="@+id/discuss_tab_btn"
            android:layout_weight="1"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:gravity="center_horizontal|bottom"
            android:textSize="16dip"
            android:src="@drawable/discuss_normal"
            android:textColor="#000000"/>
        <ImageView android:gravity="center"
            android:layout_gravity="center_vertical"
            android:layout_width="5dip"
            android:layout_height="wrap_content"
            android:src="@drawable/tab_split"/>
        <ImageView android:id="@+id/identification_tab_btn"
            android:layout_weight="1"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:gravity="center_horizontal|bottom"
            android:textSize="16dip"
            android:src="@drawable/identification_normal"
            android:textColor="#000000"/>
        <ImageView android:gravity="center"
            android:layout_gravity="center_vertical"
            android:layout_width="5dip"
            android:layout_height="wrap_content"
            android:src="@drawable/tab_split"/>
        <ImageView android:id="@+id/favorite_tab_btn"
            android:layout_weight="1"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:gravity="center_horizontal|bottom"
            android:textSize="16dip"
            android:textColor="#000000"
            android:src="@drawable/favorite_normal"/>
        <ImageView android:gravity="center"
            android:layout_gravity="center_vertical"
            android:layout_width="5dip"
            android:layout_height="wrap_content"
            android:src="@drawable/tab_split"/>
        <ImageView android:id="@+id/setting_tab_btn"
            android:layout_weight="1"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:gravity="center_horizontal|bottom"
            android:textSize="16dip"
            android:src="@drawable/setting_normal"
            android:textColor="#000000"/>
    </LinearLayout>
    <LinearLayout android:id="@+id/main_tab_container"
        android:layout_above="@id/main_tab"
        android:layout_below="@id/main_tab_banner"
        android:layout_width="fill_parent"
        android:layout_height="fill_parent"
        android:background="#FFFFE0">
    </LinearLayout>
</RelativeLayout>

其中的main_tab_container是容器布局，到时候动态存放切换的activity的视图。

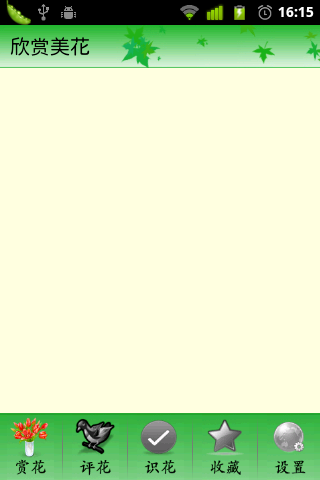

这时候，效果图如下：

中间的内容为空，tab点击也没有任何效果，我们继续实现。
这就是布局文件main_tab_frame.xml.

5.事件效果
现在我们把点击效果，切换标题，这些效果关联起来。
选择不同的tab，显示不同的标题，同时切换不同的activity.
以点击评花的主要代码为例子：

        //评花
        discussImageView.setOnClickListener(new OnClickListener() {
            @Override
            public void onClick(View v) {
                //标题
                mainTabTitleTextView.setText("评花论花");
                //切换内容
                setContainerView("discuss", DiscussTabActivity.class);
                //切换tab页背景
                appreciateImageView.setImageResource(R.drawable.appreciate_normal);
                discussImageView.setImageResource(R.drawable.discuss_press);
                identificationImageView.setImageResource(R.drawable.identification_normal);
                favoriteImageView.setImageResource(R.drawable.favorite_normal);
                settingImageView.setImageResource(R.drawable.setting_normal);
            }
        });
        //切换activity
        public void setContainerView(String id,Class<?> activity){
            mainTabContainer.removeAllViews();
            mainTabIntent = new Intent(this,activity);
            mainTabContainer.addView(localActivityManager.startActivity(id, mainTabIntent).getDecorView());
        }

我们继承ActivityGroup这个类，实现这个完整的类MainTabFrame.java:

public class MainTabFrame extends ActivityGroup {

    //Tab Activity Layout
    private LocalActivityManager localActivityManager = null;
    private LinearLayout mainTabContainer = null;
    private Intent mainTabIntent = null;

    //Tab banner title
    private TextView mainTabTitleTextView = null;
    //Tab ImageView
    private ImageView appreciateImageView = null;
    private ImageView discussImageView = null;
    private ImageView identificationImageView = null;
    private ImageView favoriteImageView = null;
    private ImageView settingImageView = null;


    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.main_tab_frame);

        mainTabContainer = (LinearLayout)findViewById(R.id.main_tab_container);
        localActivityManager = getLocalActivityManager();
        setContainerView("appreciate", AppreciateTabActivity.class);

        initTab();

    }


    /**
     * 初始化Tab项
     */
    private void initTab() {
        mainTabTitleTextView = (TextView)findViewById(R.id.main_tab_banner_title);
        appreciateImageView = (ImageView)findViewById(R.id.appreciate_tab_btn);
        discussImageView = (ImageView)findViewById(R.id.discuss_tab_btn);
        identificationImageView = (ImageView)findViewById(R.id.identification_tab_btn);
        favoriteImageView = (ImageView)findViewById(R.id.favorite_tab_btn);
        settingImageView = (ImageView)findViewById(R.id.setting_tab_btn);

        //赏花
        appreciateImageView.setOnClickListener(new OnClickListener() {
            @Override
            public void onClick(View v) {
                mainTabTitleTextView.setText("欣赏美花");
                setContainerView("appreciate", AppreciateTabActivity.class);
                appreciateImageView.setImageResource(R.drawable.appreciate_press);
                discussImageView.setImageResource(R.drawable.discuss_normal);
                identificationImageView.setImageResource(R.drawable.identification_normal);
                favoriteImageView.setImageResource(R.drawable.favorite_normal);
                settingImageView.setImageResource(R.drawable.setting_normal);
            }
        });

        //评花
        discussImageView.setOnClickListener(new OnClickListener() {
            @Override
            public void onClick(View v) {
                mainTabTitleTextView.setText("评花论花");
                setContainerView("discuss", DiscussTabActivity.class);
                appreciateImageView.setImageResource(R.drawable.appreciate_normal);
                discussImageView.setImageResource(R.drawable.discuss_press);
                identificationImageView.setImageResource(R.drawable.identification_normal);
                favoriteImageView.setImageResource(R.drawable.favorite_normal);
                settingImageView.setImageResource(R.drawable.setting_normal);
            }
        });

        //识花
        identificationImageView.setOnClickListener(new OnClickListener() {
            @Override
            public void onClick(View v) {
                mainTabTitleTextView.setText("亮眼识花");
                setContainerView("identification", IdentificationTabActivity.class);
                appreciateImageView.setImageResource(R.drawable.appreciate_normal);
                discussImageView.setImageResource(R.drawable.discuss_normal);
                identificationImageView.setImageResource(R.drawable.identification_press);
                favoriteImageView.setImageResource(R.drawable.favorite_normal);
                settingImageView.setImageResource(R.drawable.setting_normal);
            }
        });

        //收藏
        favoriteImageView.setOnClickListener(new OnClickListener() {
            @Override
            public void onClick(View v) {
                mainTabTitleTextView.setText("我的收藏");
                setContainerView("favorite", FavoriteTabActivity.class);
                appreciateImageView.setImageResource(R.drawable.appreciate_normal);
                discussImageView.setImageResource(R.drawable.discuss_normal);
                identificationImageView.setImageResource(R.drawable.identification_normal);
                favoriteImageView.setImageResource(R.drawable.favorite_press);
                settingImageView.setImageResource(R.drawable.setting_normal);
            }
        });

        //设置
        settingImageView.setOnClickListener(new OnClickListener() {
            @Override
            public void onClick(View v) {
                mainTabTitleTextView.setText("定义设置");
                setContainerView("setting", SettingTabActivity.class);
                appreciateImageView.setImageResource(R.drawable.appreciate_normal);
                discussImageView.setImageResource(R.drawable.discuss_normal);
                identificationImageView.setImageResource(R.drawable.identification_normal);
                favoriteImageView.setImageResource(R.drawable.favorite_normal);
                settingImageView.setImageResource(R.drawable.setting_press);
            }
        });
    }

    public void setContainerView(String id,Class<?> activity){
        mainTabContainer.removeAllViews();
        mainTabIntent = new Intent(this,activity);
        mainTabContainer.addView(localActivityManager.startActivity(id, mainTabIntent).getDecorView());
    }
}

　　具体的每个activity怎么显示的，再通过AppreciateTabActivity，DiscussTabActivity，IdentificationTabActivity，FavoriteTabActivity，SettingTabActivity这些独自实现，不再累述。

6.扩展建议
这里补充两点：
(1).标题栏在上述示例中，我是放在MainTabFrame，这样做的好处是，统一了，方便了；这样做的缺点是，如果每个activity的标题栏是不同的按钮，不同的操作，会有些膨胀。所以，标题栏放在主Acvtivity和子Activity中，考虑一下即可。
(2).tab的切换效果，我做的非常简单，具体的图片阴影，凹凸，文字色彩区分都没有去做（本人对Photoshop实在不熟），美化方面还可以大大改进。

7.小结
通过实现这么个简单的主界面框架，能使我们快速的开始我们相应的感兴趣项目，提供了一种大众化得参考，是android学习者必备基础。
这种东西的积累和分析也是能提高我们感觉应用的审美感。
