Android学习系列(16)--App列表之圆角ListView
十度 Android 2015年12月01日
收藏
有些东西看多了，就厌烦了：extjs对我这种感觉最为强烈。甚至，有时觉得设计之殇是审美疲劳。
直角看多了，就想看看圆角，不知何时，这几年刮起了一阵阵的圆角设计风：CSS新标准纳入圆角元素，iphone中几乎随处可见圆角设计，也开始出现很多圆角名片了...
今天我们就实现一个圆角的ListView效果。
圆角的设计，我们并不追求到处都用，无处不用，android中有少数界面用直角确实容易显得锋利，和周边界面太过对比而显得不协调，比如大栏目列表，设置等等，而采用圆角实现，则会活泼，轻松的多，也融合的特别好。
1.感觉
实际上在Android中因为SDK中没有默认对圆角的一个完整的支持，需要麻烦自定义设置才能实现完美的圆角效果，所以绝大多数应用都是采用分组直角列表这种样式。
所以我觉得很有必要让大家看看这些少数的不一样的东西，看看有什么不一样的感觉。
先让我们来看两张图片：

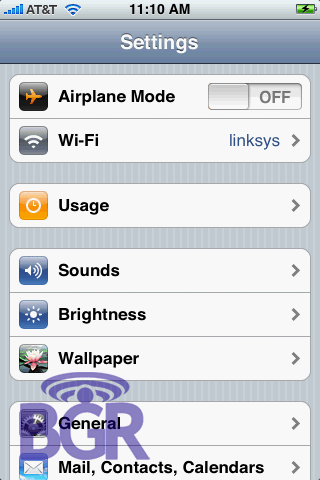

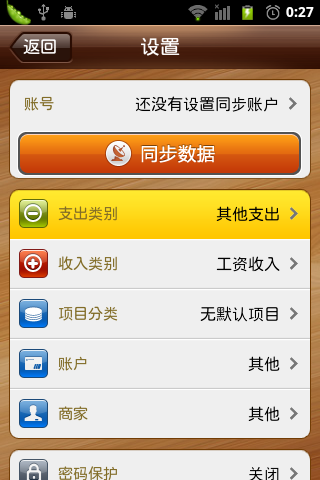

左边的是Android的一个应用的设置界面，右边是iphone系统的设置界面。
ps:上述只是效果，并不是说左边的圆角列表就是用listview是实现的，事实上它是用LinearLayout布局一个一个堆起来的。
2.原理
通过判断ListView上点击的项的位置，我们切换不同的选择器，当然这个切换的动作我们需要定义在重写ListView的onInterceptTouchEvent()方法中。
if(itemnum==0){
if(itemnum==(getAdapter().getCount()-1)){
//只有一项
setSelector(R.drawable.app_list_corner_round);
}else{
//第一项
setSelector(R.drawable.app_list_corner_round_top);
}
}else if(itemnum==(getAdapter().getCount()-1))
//最后一项
setSelector(R.drawable.app_list_corner_round_bottom);
else{
//中间一项
setSelector(R.drawable.app_list_corner_shape);
}
3.定义选择器
如果只有一项，我们需要四个角都是圆角，app_list_corner_round.xml文件定义如下：
<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android">
<gradient android:startColor="#B5E7B8"
android:endColor="#76D37B"
android:angle="270"/>
<corners android:topLeftRadius="4dip"
android:topRightRadius="4dip"
android:bottomLeftRadius="4dip"
android:bottomRightRadius="4dip"/>
</shape>
如果是顶部第一项，则上面两个角为圆角，app_list_corner_round_top.xml定义如下：
<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android">
<gradient android:startColor="#B5E7B8"
android:endColor="#76D37B"
android:angle="270"/>
<corners android:topLeftRadius="4dip"
android:topRightRadius="4dip"/>
</shape>
如果是底部最后一项，则下面两个角为圆角，app_list_corner_round_bottom.xml定义如下：
<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android">
<gradient android:startColor="#B5E7B8"
android:endColor="#76D37B"
android:angle="270"/>
<corners android:bottomLeftRadius="4dip"
android:bottomRightRadius="4dip" />
</shape>
如果是中间项，则应该不需要圆角， app_list_corner_shape.xml定义如下：
<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android">
<gradient android:startColor="#B5E7B8"
android:endColor="#76D37B"
android:angle="270"/>
</shape>
4.背景图片
因为默认的情况下，ListView就要显示一个圆角的边框，这个我们使用一张9patch背景图片来实现app_list_corner_border.9.png：
在这里提示一下，做9patch背景图片的时候，记得把内容区域定义为边框线以内的区域。
5. 初步实现
参考前面提供的素材和核心代码，我们初步实现如下:
(1).自定义CornerListView.java:
/**
* 圆角ListView
*/
public class CornerListView extends ListView {
public CornerListView(Context context) {
super(context);
}
public CornerListView(Context context, AttributeSet attrs, int defStyle) {
super(context, attrs, defStyle);
}
public CornerListView(Context context, AttributeSet attrs) {
super(context, attrs);
}
@Override
public boolean onInterceptTouchEvent(MotionEvent ev) {
switch (ev.getAction()) {
case MotionEvent.ACTION_DOWN:
int x = (int) ev.getX();
int y = (int) ev.getY();
int itemnum = pointToPosition(x, y);
if (itemnum == AdapterView.INVALID_POSITION)
break;
else
{
if(itemnum==0){
if(itemnum==(getAdapter().getCount()-1)){
setSelector(R.drawable.app_list_corner_round);
}else{
setSelector(R.drawable.app_list_corner_round_top);
}
}else if(itemnum==(getAdapter().getCount()-1))
setSelector(R.drawable.app_list_corner_round_bottom);
else{
setSelector(R.drawable.app_list_corner_shape);
}
}
break;
case MotionEvent.ACTION_UP:
break;
}
return super.onInterceptTouchEvent(ev);
}
}
这个CornerListView主要处理了点击项的选择器的切换。
(2).列表布局文件和列表项布局文件：
列表布局文件main_tab_setting.xml：
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:orientation="vertical"
android:layout_width="fill_parent"
android:layout_height="fill_parent">
<com.tianxia.app.floworld.view.CornerListView android:id="@+id/setting_list"
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:layout_margin="10dip"
android:background="@drawable/app_list_corner_border"
android:cacheColorHint="#00000000">
</com.tianxia.app.floworld.view.CornerListView>
</LinearLayout>
列表项布局文件main_tab_setting_list_item.xml：
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="fill_parent"
android:layout_height="fill_parent">
<ImageView android:id="@+id/setting_list_item_arrow"
android:layout_alignParentRight="true"
android:layout_centerVertical="true"
android:layout_width="wrap_content"
android:layout_height="fill_parent"
android:layout_marginLeft="15dip"
android:layout_marginRight="15dip"
android:src="@drawable/appreciate_tab_list_item_arrow_small"/>
<TextView android:id="@+id/setting_list_item_text"
android:layout_toLeftOf="@id/setting_list_item_arrow"
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:textSize="16dip"
android:textColor="#000000"
android:paddingTop="10dip"
android:paddingBottom="10dip"
android:paddingLeft="10dip" />
</RelativeLayout>
(3)界面实现
显示界面SettingTabActivity.java:
public class SettingTabActivity extends Activity{
private CornerListView cornerListView = null;
private List<Map<String,String>> listData = null;
private SimpleAdapter adapter = null;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.main_tab_setting);
cornerListView = (CornerListView)findViewById(R.id.setting_list);
setListData();
adapter = new SimpleAdapter(getApplicationContext(), listData, R.layout.main_tab_setting_list_item , new String[]{"text"}, new int[]{R.id.setting_list_item_text});
cornerListView.setAdapter(adapter);
}
/**
* 设置列表数据
*/
private void setListData(){
listData = new ArrayList<Map<String,String>>();
Map<String,String> map = new HashMap<String, String>();
map.put("text", "图库更新");
listData.add(map);
map = new HashMap<String, String>();
map.put("text", "收藏图片");
listData.add(map);
map = new HashMap<String, String>();
map.put("text", "下载目录");
listData.add(map);
}
}

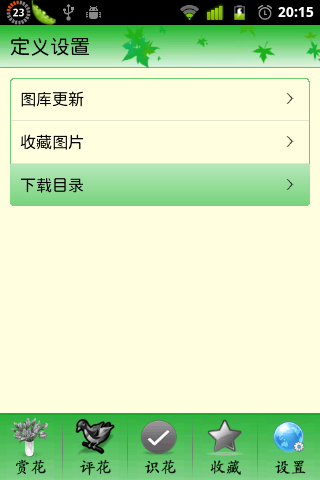

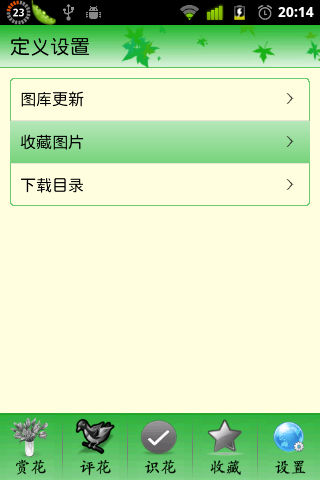

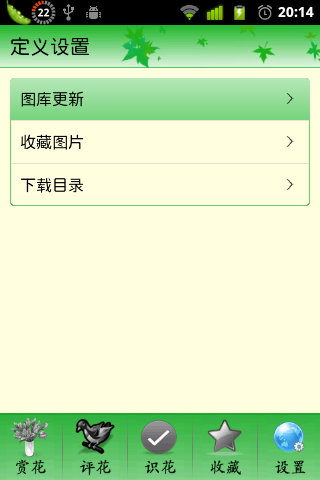

(4).效果图
通过以上实现，我们基本达到了圆角的ListView的效果：
