Android OpenGL ES 简明开发教程五：添加颜色

前面的例子显示的正方形都是白色，看其来不是很吸引人，本篇介绍如何给Mesh（网格）添加颜色。OpenGL ES使用颜色是我们熟知的RGBA模式（红，绿，蓝，透明度）。

颜色的定义通常使用Hex格式0xFF00FF 或十进制格式(255,0,255)， 在OpenGL 中却是使用0?1之间的浮点数表示。 0为0，1相当于255（0xFF)。

最简单的上色方法叫做顶点着色(Vertxt coloring)，可以使用单色，也可以定义颜色渐变或者使用材质（类同于二维图形中各种Brush类型）。

Flat coloring（单色）

是通知OpenGL使用单一的颜色来渲染，OpenGL将一直使用指定的颜色来渲染直到你指定其它的颜色。

指定颜色的方法为

public abstract void glColor4f(float red, float green, float blue, float alpha)。

缺省的red,green,blue为1，代表白色。这也是为什么前面显示的正方形都是白色的缘故。

我们创建一个新的类为FlatColoredSquare，作为Sequare的子类，将它的draw重定义如下：

public void draw(GL10 gl) {
 gl.glColor4f(0.5f, 0.5f, 1.0f, 1.0f);
 super.draw(gl);
}

将OpenGLRenderer的square的类型改为FlatColoredSquare。

private FlatColoredSquare square=new FlatColoredSquare();

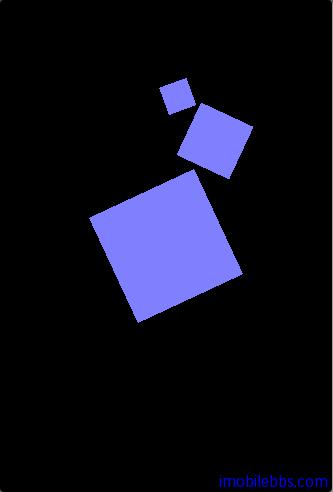

编译运行，正方形颜色变成了蓝色：

Smooth coloring （平滑颜色过渡）

当给每个顶点定义一个颜色时，OpenGL自动为不同顶点颜色之间生成中间过渡颜色（渐变色）。

在项目中添加一个SmoothColoredSquare 类，作为Square子类，为每个顶点定义一个颜色值。

// The colors mapped to the vertices.
float[] colors = {
 1f, 0f, 0f, 1f, // vertex 0 red
 0f, 1f, 0f, 1f, // vertex 1 green
 0f, 0f, 1f, 1f, // vertex 2 blue
 1f, 0f, 1f, 1f, // vertex 3 magenta
};

颜色定义的顺序和顶点的顺序是一致的。为了提高性能，和顶点坐标一样，我们也把颜色数组放到Buffer中：

// float has 4 bytes, colors (RGBA) * 4 bytes
ByteBuffer cbb
 = ByteBuffer.allocateDirect(colors.length * 4);
cbb.order(ByteOrder.nativeOrder());
colorBuffer = cbb.asFloatBuffer();
colorBuffer.put(colors);
colorBuffer.position(0);

最后修改draw方法，如下：

public void draw(GL10 gl) {
gl.glVertexPointer(3, GL10.GL_FLOAT, 0, vertexBuffer);

// Enable the color array buffer to be
//used during rendering.
gl.glEnableClientState(GL10.GL_COLOR_ARRAY);
// Point out the where the color buffer is.
gl.glColorPointer(4, GL10.GL_FLOAT, 0, colorBuffer);

super.draw(gl);
// Disable the color buffer.
gl.glDisableClientState(GL10.GL_COLOR_ARRAY);

}

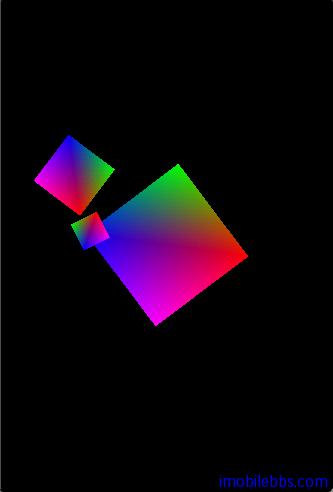

将OpenGLRenderer中的Square类型改成SmoothColoredSquare，编译运行结果如下：

本地示例代码下载
