30分钟搞清楚Android Touch事件分发机制

jerry Android 2016年03月10日收藏

Touch事件分发中只有两个主角:ViewGroup和View。Activity的Touch事件事实上是调用它内部的ViewGroup的Touch事件，可以直接当成ViewGroup处理。

View在ViewGroup内，ViewGroup也可以在其他ViewGroup内，这时候把内部的ViewGroup当成View来分析。

ViewGroup的相关事件有三个：onInterceptTouchEvent、dispatchTouchEvent、onTouchEvent。View的相关事件只有两个：dispatchTouchEvent、onTouchEvent。

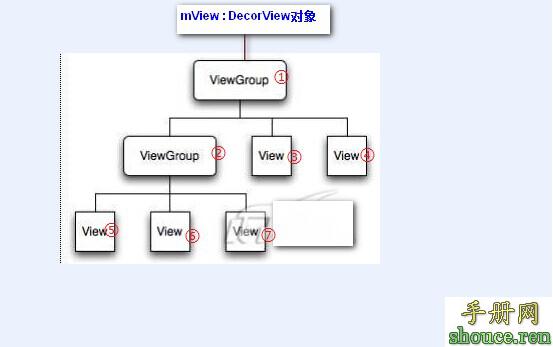

先分析ViewGroup的处理流程：首先得有个结构模型概念：ViewGroup和View组成了一棵树形结构，最顶层为Activity的ViewGroup，下面有若干的ViewGroup节点，每个节点之下又有若干的ViewGroup节点或者View节点，依次类推。如图：

当一个Touch事件(触摸事件为例)到达根节点，即Acitivty的ViewGroup时，它会依次下发，下发的过程是调用子View(ViewGroup)的dispatchTouchEvent方法实现的。简单来说，就是ViewGroup遍历它包含着的子View，调用每个View的dispatchTouchEvent方法，而当子View为ViewGroup时，又会通过调用ViwGroup的dispatchTouchEvent方法继续调用其内部的View的dispatchTouchEvent方法。上述例子中的消息下发顺序是这样的：①-②-⑤-⑥-⑦-③-④。dispatchTouchEvent方法只负责事件的分发，它拥有boolean类型的返回值，当返回为true时，顺序下发会中断。在上述例子中如果⑤的dispatchTouchEvent返回结果为true，那么⑥-⑦-③-④将都接收不到本次Touch事件。来个简单版的代码加深理解：

/**
   * ViewGroup
   * @param ev
   * @return
   */
  public boolean dispatchTouchEvent(MotionEvent ev){
    ....//其他处理，在此不管
    View[] views=getChildView();
    for(int i=0;i<views.length;i++){
      //判断下Touch到屏幕上的点在该子View上面
      if(...){
      if(views[i].dispatchTouchEvent(ev))
       return true;
       }
    }
    ...//其他处理，在此不管
  }
  /**
   * View
   * @param ev
   * @return
   */
  public boolean dispatchTouchEvent(MotionEvent ev){
    ....//其他处理，在此不管
    return false;
  }

在此可以看出，ViewGroup的dispatchTouchEvent是真正在执行“分发”工作，而View的dispatchTouchEvent方法，并不执行分发工作，或者说它分发的对象就是自己，决定是否把touch事件交给自己处理，而处理的方法，便是onTouchEvent事件，事实上子View的dispatchTouchEvent方法真正执行的代码是这样的

/**
   * View
   * @param ev
   * @return
   */
  public boolean dispatchTouchEvent(MotionEvent ev){
    ....//其他处理，在此不管
    return onTouchEvent(event);
  }

一般情况下，我们不该在普通View内重写dispatchTouchEvent方法，因为它并不执行分发逻辑。当Touch事件到达View时，我们该做的就是是否在onTouchEvent事件中处理它。

那么，ViewGroup的onTouchEvent事件是什么时候处理的呢？当ViewGroup所有的子View都返回false时，onTouchEvent事件便会执行。由于ViewGroup是继承于View的，它其实也是通过调用View的dispatchTouchEvent方法来执行onTouchEvent事件。

在目前的情况看来，似乎只要我们把所有的onTouchEvent都返回false，就能保证所有的子控件都响应本次Touch事件了。但必须要说明的是，这里的Touch事件，只限于Acition_Down事件，即触摸按下事件,而Aciton_UP和Action_MOVE却不会执行。事实上，一次完整的Touch事件，应该是由一个Down、一个Up和若干个Move组成的。Down方式通过dispatchTouchEvent分发，分发的目的是为了找到真正需要处理完整Touch请求的View。当某个View或者ViewGroup的onTouchEvent事件返回true时，便表示它是真正要处理这次请求的View，之后的Aciton_UP和Action_MOVE将由它处理。当所有子View的onTouchEvent都返回false时，这次的Touch请求就由根ViewGroup，即Activity自己处理了。

看看改进后的ViewGroup的dispatchTouchEvent方法

View mTarget=null;//保存捕获Touch事件处理的View
  public boolean dispatchTouchEvent(MotionEvent ev) {

    //....其他处理，在此不管

    if(ev.getAction()==KeyEvent.ACTION_DOWN){
      //每次Down事件，都置为Null

      if(!onInterceptTouchEvent()){
      mTarget=null;
      View[] views=getChildView();
      for(int i=0;i<views.length;i++){
        if(views[i].dispatchTouchEvent(ev))
          mTarget=views[i];
          return true;
      }
     }
    }
    //当子View没有捕获down事件时，ViewGroup自身处理。这里处理的Touch事件包含Down、Up和Move
    if(mTarget==null){
      return super.dispatchTouchEvent(ev);
    }
    //...其他处理，在此不管
    if(onInterceptTouchEvent()){
     //...其他处理，在此不管
     }
//这一步在Action_Down中是不会执行到的，只有Move和UP才会执行到。
    return mTarget.dispatchTouchEvent(ev);

  }

ViewGroup还有个onInterceptTouchEvent，看名字便知道这是个拦截事件。这个拦截事件需要分两种情况来说明：

1.假如我们在某个ViewGroup的onInterceptTouchEvent中，将Action为Down的Touch事件返回true，那便表示将该ViewGroup的所有下发操作拦截掉，这种情况下，mTarget会一直为null，因为mTarget是在Down事件中赋值的。由于mTarge为null，该ViewGroup的onTouchEvent事件被执行。这种情况下可以把这个ViewGroup直接当成View来对待。

2.假如我们在某个ViewGroup的onInterceptTouchEvent中，将Acion为Down的Touch事件都返回false，其他的都返回True，这种情况下，Down事件能正常分发，若子View都返回false，那mTarget还是为空，无影响。若某个子View返回了true，mTarget被赋值了，在Action_Move和Aciton_UP分发到该ViewGroup时，便会给mTarget分发一个Action_Delete的MotionEvent，同时清空mTarget的值，使得接下去的Action_Move(如果上一个操作不是UP)将由ViewGroup的onTouchEvent处理。

情况一用到的比较多，情况二个人还未找到使用场景。

从头到尾总结一下：

1.Touch事件分发中只有两个主角:ViewGroup和View。ViewGroup包含onInterceptTouchEvent、dispatchTouchEvent、onTouchEvent三个相关事件。View包含dispatchTouchEvent、onTouchEvent两个相关事件。其中ViewGroup又继承于View。

2.ViewGroup和View组成了一个树状结构，根节点为Activity内部包含的一个ViwGroup。

3.触摸事件由Action_Down、Action_Move、Aciton_UP组成，其中一次完整的触摸事件中，Down和Up都只有一个，Move有若干个，可以为0个。

4.当Acitivty接收到Touch事件时，将遍历子View进行Down事件的分发。ViewGroup的遍历可以看成是递归的。分发的目的是为了找到真正要处理本次完整触摸事件的View，这个View会在onTouchuEvent结果返回true。

5.当某个子View返回true时，会中止Down事件的分发，同时在ViewGroup中记录该子View。接下去的Move和Up事件将由该子View直接进行处理。由于子View是保存在ViewGroup中的，多层ViewGroup的节点结构时，上级ViewGroup保存的会是真实处理事件的View所在的ViewGroup对象:如ViewGroup0-ViewGroup1-TextView的结构中，TextView返回了true，它将被保存在ViewGroup1中，而ViewGroup1也会返回true，被保存在ViewGroup0中。当Move和UP事件来时，会先从ViewGroup0传递至ViewGroup1，再由ViewGroup1传递至TextView。

6.当ViewGroup中所有子View都不捕获Down事件时，将触发ViewGroup自身的onTouch事件。触发的方式是调用super.dispatchTouchEvent函数，即父类View的dispatchTouchEvent方法。在所有子View都不处理的情况下，触发Acitivity的onTouchEvent方法。

7.onInterceptTouchEvent有两个作用：1.拦截Down事件的分发。2.中止Up和Move事件向目标View传递，使得目标View所在的ViewGroup捕获Up和Move事件。
补充：

“触摸事件由Action_Down、Action_Move、Aciton_UP组成，其中一次完整的触摸事件中，Down和Up都只有一个，Move有若干个，可以为0个。”，这里补充下其实UP事件是可能为0个的。
以上就是本文的全部内容，希望对大家理解Touch事件分发机制有所帮助。
