Android中的树状(tree)列表
十度 Android 2015年12月01日
收藏
树状列表前端挺常用的，还有人专门写过Ztree，Android中有的时候也需要使用到树状列表，上篇文章写了一下ExpandableListView，ExpandableListView最多支持两级结构，Android中没有三层结构的组件，这个时候需要自己去扩展，可以扩展ExpandableListView，也可以选择扩展ListView。个人觉得扩展ListView更简单一点，多级列表你可以一次性加载出来，也可以分级加载出来，一般分级比较好，点了某一级可以控制点击事件然后去加载子级，这样实现起来会想容易一点，也好理解一点。
基础维护
新建一个activity_tree.xml布局文件，里面放一个单独的ListView:
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
tools:context="com.example.googletree.TreeActivity" >
<ListView
android:id="@+id/tree_list"
android:layout_width="match_parent"
android:layout_height="match_parent"/>
</RelativeLayout>
tree_item布局文件，其中包括一个图片，一个文本:
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent" >
<ImageView
android:id="@+id/homeImg"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_centerVertical="true"
android:layout_alignParentLeft="true"/>
<TextView
android:id="@+id/treeText"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_centerVertical="true"
android:layout_toRightOf="@id/homeImg"/>
</RelativeLayout>
Demo实现
需要展示一个树状结构的数据，先定义一个TreeNode类，需要展示数据其中主要讲下几个字段,父级和子级之间的关系你可以用ParentId判断也可以使用Code来区分，看个人喜好：
文本:contentText
ID号:ID
ParentId:父级ID
hasChildren：判断是不是末级
isExpanded：item是否展开
public class TreeNode {
/** 文字内容 */
private String contentText;
/** 在tree中的层级 */
private int level;
/** 元素的id */
private int id;
/** 父元素的id */
private int parendId;
/** 是否有子元素 */
private boolean hasChildren;
/** item是否展开 */
private boolean isExpanded;
/** 表示该节点没有父元素，也就是level为0的节点 */
public static final int NO_PARENT = -1;
/** 表示该元素位于最顶层的层级 */
public static final int TOP_LEVEL = 0;
public TreeNode(String contentText, int level, int id, int parendId,
boolean hasChildren, boolean isExpanded) {
super();
this.contentText = contentText;
this.level = level;
this.id = id;
this.parendId = parendId;
this.hasChildren = hasChildren;
this.isExpanded = isExpanded;
}
public boolean isExpanded() {
return isExpanded;
}
public void setExpanded(boolean isExpanded) {
this.isExpanded = isExpanded;
}
public String getContentText() {
return contentText;
}
public void setContentText(String contentText) {
this.contentText = contentText;
}
public int getLevel() {
return level;
}
public void setLevel(int level) {
this.level = level;
}
public int getId() {
return id;
}
public void setId(int id) {
this.id = id;
}
public int getParendId() {
return parendId;
}
public void setParendId(int parendId) {
this.parendId = parendId;
}
public boolean isHasChildren() {
return hasChildren;
}
public void setHasChildren(boolean hasChildren) {
this.hasChildren = hasChildren;
}
}
为了填充视图的中ListView，需要自定义TreeAdapter，之前的文章关于ListView中使用Adapter介绍过，如果需要具体怎么使用的可以看下之前的文章,主要使用了一个ViewHolder的优化:
public class TreeAdapter extends BaseAdapter {
/** 所有的数据集合 */
private ArrayList<TreeNode> allNodes;
/** 顶层元素结合*/
private ArrayList<TreeNode> topNodes;
/** LayoutInflater */
private LayoutInflater inflater;
/** item的行首缩进基数 */
private int indentionBase;
public TreeViewAdapter(ArrayList<TreeNode> topNodes, ArrayList<TreeNode> allNodes, LayoutInflater inflater) {
this.topNodes = topNodes;
this.allNodes = allNodes;
this.inflater = inflater;
indentionBase =20;
}
public ArrayList<TreeNode> getTopNodes() {
return topNodes;
}
public ArrayList<TreeNode> getAllNodes() {
return allNodes;
}
@Override
public int getCount() {
return topNodes.size();
}
@Override
public Object getItem(int position) {
return topNodes.get(position);
}
@Override
public long getItemId(int position) {
return position;
}
@Override
public View getView(int position, View convertView, ViewGroup parent) {
ViewHolder holder = null;
if (convertView == null) {
holder = new ViewHolder();
convertView = inflater.inflate(R.layout.tree_item, null);
holder.homeImg = (ImageView) convertView.findViewById(R.id.homeImg);
holder.treeText = (TextView) convertView.findViewById(R.id.treeText);
convertView.setTag(holder);
} else {
holder = (ViewHolder) convertView.getTag();
}
TreeNode element = topNodes.get(position);
int level =element.getLevel();
holder.homeImg.setPadding(
indentionBase * (level + 1),
holder.homeImg.getPaddingTop(),
holder.homeImg.getPaddingRight(),
holder.homeImg.getPaddingBottom());
holder.treeText.setText(element.getContentText());
if (element.isHasChildren() && !element.isExpanded()) {
holder.homeImg.setImageResource(R.drawable.open);
//这里要主动设置一下icon可见，因为convertView有可能是重用了"设置了不可见"的view，下同。
holder.homeImg.setVisibility(View.VISIBLE);
} else if (element.isHasChildren() && element.isExpanded()) {
holder.homeImg.setImageResource(R.drawable.open);
holder.homeImg.setVisibility(View.VISIBLE);
} else if (!element.isHasChildren()) {
holder.homeImg.setImageResource(R.drawable.open);
holder.homeImg.setVisibility(View.VISIBLE);
}
return convertView;
}
static class ViewHolder{
ImageView homeImg;
TextView treeText;
}
}
由于每次都是加载一层节点，需要自己控制点击事件，自定义一个TreeItemClickListener来监听事件:
public class TreeItemClickListener implements OnItemClickListener {
/** 定义的适配器 */
private TreeViewAdapter treeViewAdapter;
public TreeViewItemClickListener(TreeViewAdapter treeViewAdapter) {
this.treeViewAdapter = treeViewAdapter;
}
@Override
public void onItemClick(AdapterView<?> parent, View view, int position,
long id) {
//点击的item代表的元素
TreeNode treeNode = (TreeNode) treeViewAdapter.getItem(position);
//树中顶层的元素
ArrayList<TreeNode> topNodes = treeViewAdapter.getTopNodes();
//元素的数据源
ArrayList<TreeNode> allNodes = treeViewAdapter.getAllNodes();
//点击没有子项的item直接返回
if (!treeNode.isHasChildren()) {
return;
}
if (treeNode.isExpanded()) {
treeNode.setExpanded(false);
//删除节点内部对应子节点数据，包括子节点的子节点...
ArrayList<TreeNode> elementsToDel = new ArrayList<TreeNode>();
for (int i = position + 1; i < topNodes.size(); i++) {
if (treeNode.getLevel() >= topNodes.get(i).getLevel())
break;
elementsToDel.add(topNodes.get(i));
}
topNodes.removeAll(elementsToDel);
treeViewAdapter.notifyDataSetChanged();
} else {
treeNode.setExpanded(true);
//从数据源中提取子节点数据添加进树，注意这里只是添加了下一级子节点，为了简化逻辑
int i = 1;//注意这里的计数器放在for外面才能保证计数有效
for (TreeNode e : allNodes) {
if (e.getParendId() == treeNode.getId()) {
e.setExpanded(false);
topNodes.add(position + i, e);
i ++;
}
}
treeViewAdapter.notifyDataSetChanged();
}
}
}
activity初始化数据:
private void init() {
topNodes = new ArrayList<TreeNode>();
allNodes = new ArrayList<TreeNode>();
//添加节点 -- 节点名称，节点level，节点id，父节点id，是否有子节点，是否展开
//添加最外层节点
TreeNode node1= new TreeNode("北京市", TreeNode.TOP_LEVEL, 0, TreeNode.NO_PARENT, true, false);
//添加第一层节点
TreeNode node2= new TreeNode("海淀区", TreeNode.TOP_LEVEL + 1, 1, node1.getId(), true, false);
//添加第二层节点
TreeNode node3= new TreeNode("西二旗", TreeNode.TOP_LEVEL + 2, 2, node2.getId(), true, false);
//添加第三层节点
// TreeNode node7= new TreeNode("辉煌国际", TreeNode.TOP_LEVEL + 3, 6, node3.getId(), false, false);
//添加第一层节点
TreeNode node4= new TreeNode("河南省", TreeNode.TOP_LEVEL , 3, TreeNode.NO_PARENT, true, false);
//添加第二层节点
TreeNode node5= new TreeNode("郑州市", TreeNode.TOP_LEVEL + 1, 4, node4.getId(), true, false);
//添加第三层节点
TreeNode node6= new TreeNode("金水区", TreeNode.TOP_LEVEL + 2, 5, node5.getId(), false, false);
//添加初始树元素
topNodes.add(node1);
topNodes.add(node4);
//创建数据源
allNodes.add(node1);
allNodes.add(node2);
allNodes.add(node3);
allNodes.add(node4);
allNodes.add(node5);
allNodes.add(node6);
// allNodes.add(node7);
}
oncreate方法中调用:
LayoutInflater inflater = (LayoutInflater) getSystemService(Context.LAYOUT_INFLATER_SERVICE); init(); ListView treeview = (ListView) findViewById(R.id.tree_list); TreeViewAdapter treeViewAdapter = new TreeViewAdapter(topNodes, allNodes, inflater); TreeViewItemClickListener treeViewItemClickListener = new TreeViewItemClickListener(treeViewAdapter); treeview.setAdapter(treeViewAdapter); treeview.setOnItemClickListener(treeViewItemClickListener);

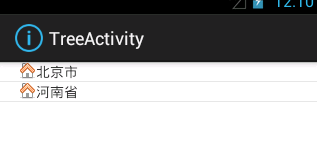

效果如下:

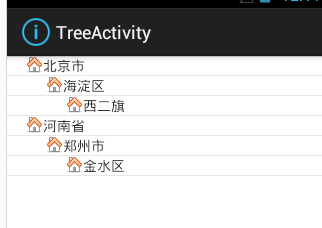

全部展开：

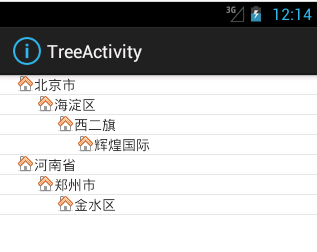

这个时候把treeActivity中那个node7注释取消，也就是加了第三层节点的效果:
TreeNode node7= new TreeNode("辉煌国际", TreeNode.TOP_LEVEL + 3, 6, node3.getId(), false, false);
效果如下:
