Android设计模式系列(1)--SDK源码之组合模式

十度 Android 2015年12月01日收藏

Android中对组合模式的应用，可谓是泛滥成粥，随处可见，那就是View和ViewGroup类的使用。在android UI设计，几乎所有的widget和布局类都依靠这两个类。
组合模式，Composite Pattern，是一个非常巧妙的模式。几乎所有的面向对象系统都应用到了组合模式。

1.意图
将对象View和ViewGroup组合成树形结构以表示"部分-整体"的层次结构(View可以做为ViewGroup的一部分)。
组合模式使得用户对单个对象View和组合对象ViewGroup的使用具有一致性。
热点词汇: 部分-整体 容器-内容树形结构一致性叶子合成安全性透明性

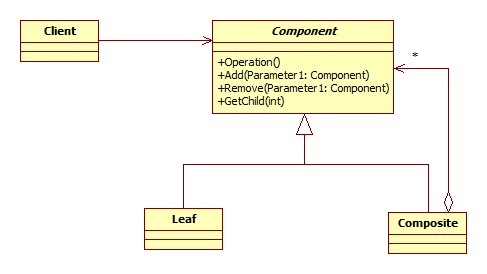

2.结构

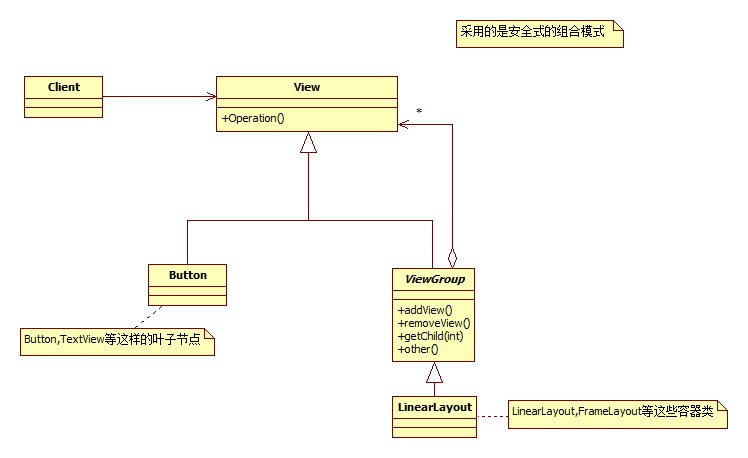

针对View和ViewGroup的实际情况，我们选择安全式的组合模式(在组合对象中添加add,remove,getChild方法)，添加少许的注释，我们把上图修改为：

3.代码
View类的实现：

public class View{
        //... ...
        //省略了无关的方法
}

ViewGroup的实现：

public abstract class ViewGroup extends View{
    /**
     * Adds a child view.
     */
    public void addView(View child) {
        //...
    }

    public void removeView(View view) {
        //...
    }

    /**
     * Returns the view at the specified position in the group.
     */
    public View getChildAt(int index) {
        try {
            return mChildren[index];
        } catch (IndexOutOfBoundsException ex) {
            return null;
        }
    }

    //other methods
}

4.效果
(1).结构型模式
(2).定义了包含基本对象和组合对象的类层次结构。这种结构能够灵活控制基本对象与组合对象的使用。
(3).简化客户代码。基本对象和组合对象有一致性，用户不用区分它们。
(4).使得更容易添加新类型的组件。
(5).使你的设计变得更加一般化。
