Android学习系列(4)--App自适应draw9patch不失真背景

十度 Android 2015年12月01日收藏

做人要大度，海纳百川，做事要圆滑，左右逢源，这让我想到了编程也是如此，代码要扩展，界面也要考虑自适应。
这篇文章是android开发人员的必备知识，是我特别为大家整理和总结的，不求完美，但是有用。

1.背景自适应且不失真问题的存在
   制作自适应背景图片是UI开发的一个广泛问题，也是界面设计师渴望解决的问题，我相信我们彼此都深有体会。
   比如,列表的背景图一定，但是列表的高度随着列表数据项会发生变化；标题栏的背景，无论横屏还是竖屏，高分辨率还是低分辨率，都能自动填充满，而且不失真等等背景问题。
   根据以往的经验，我们一般采用先切图后拼凑的做法，这种做法本来我想在这里和大家介绍一下，其实有的时候还是很有用的，但是说起来会比较麻烦，就不说这个非重点了，略去，如果大家真的要介绍，在回复中说明，我再考虑一下。
   Android针对这种情况，专门制作了一种.9.PNG格式来解决这个问题。

2.9.PNG格式。

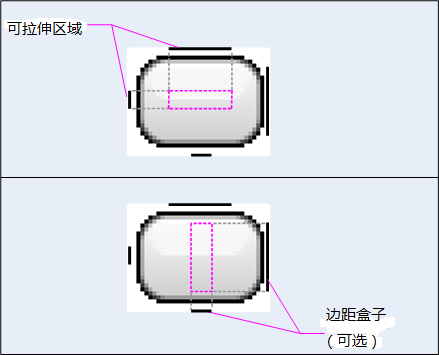

   我不想在这里过多的讨论PNG格式的定义问题。但是.9.PNG确实是标准的PNG格式，只是在最外面一圈额外增加1px的边框，这个1px的边框就是用来定义图片中可扩展的和静态不变的区域。特别说明，left和top边框中交叉部分是可拉伸部分，未选中部分是静态区域部分。right和bottom边框中交叉部分则是内容部分（变相的相当于定义看一个内边距，神似padding功能，后面我会单独介绍一下），这个参数是可选的, 如下图。
   在Android中以9.PNG格式的图片未背景，则能够自定义拉伸而不失真，比如系统的Button就是一个典型的例子。
   其实呢，无论是left和top，还是right和bottom都是把图片分成9块 (边角四块是不能缩放的，其他的四块则是允许缩放的)，所以叫做9.PNG。

3. 使用Draw9Patch.jar制作9.PNG图片之定义拉伸区域。
   前面已经了解到9.PNG格式的工作方式，下面我们使用谷歌提供的Draw9Patch(运行android-sdk-windows\tools目录下的Draw9Patch.bat)来制作.9.PNG图片。
   第一步：准备要拉伸的图片。

   非常小的一张图片，我希望以此为背景，中间部分填充文章内容。
   第二步：制作.9.PNG图片。

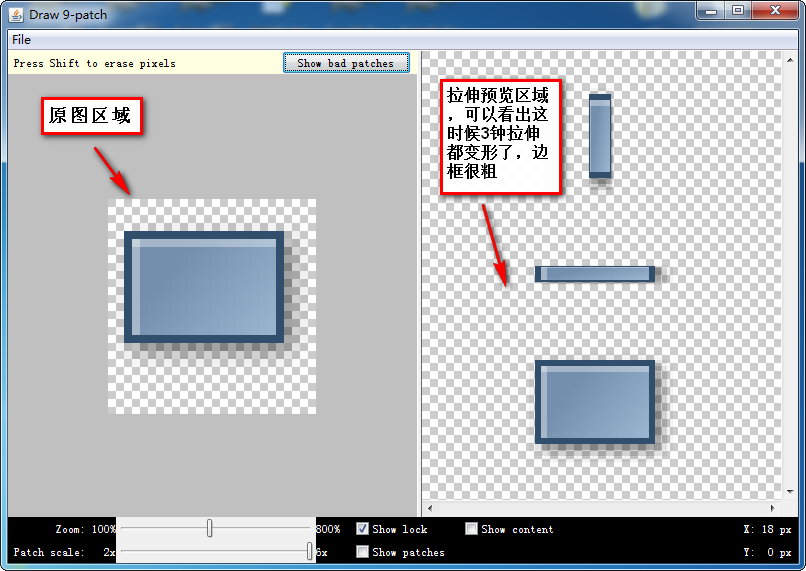

   打开Draw9Patch,把图片拖进去，如下：

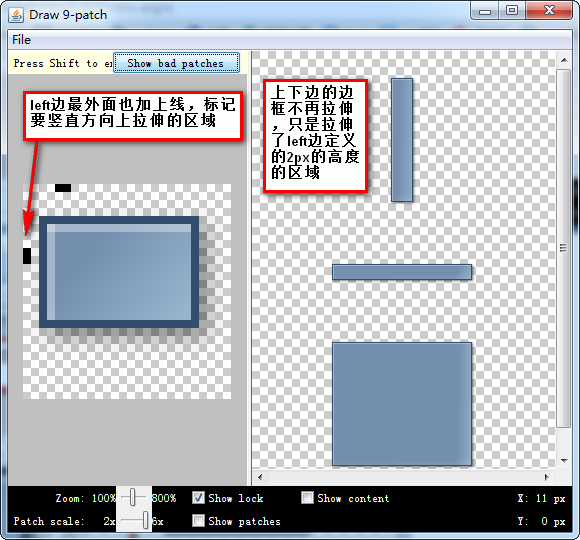

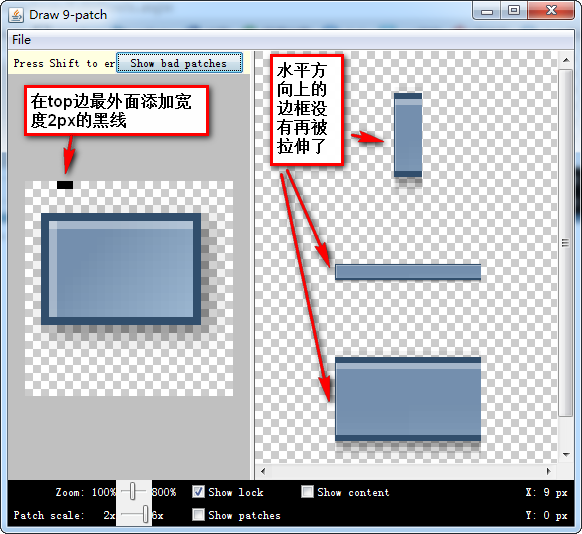

   默认的拉伸是整体拉伸，其实边框部分我们并不想拉伸，好，我们自己来定义拉伸区域，如下图：

   然后点击File,导出为content.9.png。
   第三步：在layout文件中使用制作的 .9.PNG图片.
   新建工程Draw9Patch，默认主Activity为Draw9PatchActivity.java:

    @Override
    public void onCreate(Bundle savedInstanceState)
    {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.main);
    }

我们把content.9.png文件拷贝到/res/drawable文件夹下，打开/res/layout目录下的main.xml，申明如下：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical"
    android:layout_width="fill_parent"
    android:layout_height="fill_parent"
    android:background="#777"
    android:padding="8dip"
    >
    <TextView
    android:layout_width="fill_parent"
    android:layout_height="wrap_content"
    android:text="正文:A NinePatchDrawable graphic is a stretchable bitmap image."
    android:background="@drawable/content"
    android:textColor="#000"
    />
</LinearLayout>

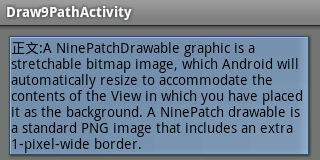

如图，

我们修改text，

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical"
    android:layout_width="fill_parent"
    android:layout_height="fill_parent"
    android:background="#777"
    android:padding="8dip"
    >
<TextView
    android:layout_width="fill_parent"
    android:layout_height="wrap_content"
    android:text="正文:A NinePatchDrawable graphic is a stretchable bitmap image, which Android will automatically resize to accommodate the contents of the View in which you have placed it as the background. A NinePatch drawable is a standard PNG image that includes an extra 1-pixel-wide border."
    android:background="@drawable/content"
    android:textColor="#000"
    />
</LinearLayout>

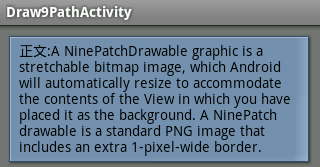

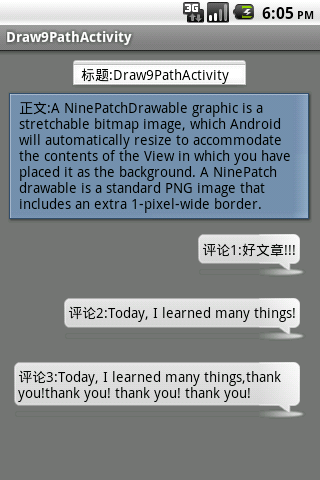

如图，

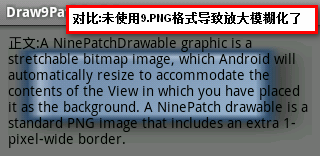

可以看出，边框非常的清晰。下图是未使用.9.PNG的对比图，而且也不是我们要的效果：

到这里为止，我们已经基本会制作.9.PNG图片了。为了知识体系的全面性和深入性，我们继续。

4.使用Draw9Patch.jar制作9.PNG图片之定义内容区域。
   是不是觉得文字和边距挨的太近，好，我们使用right和bottom边的线来定义内容区域，来达到增大内边距的目的。

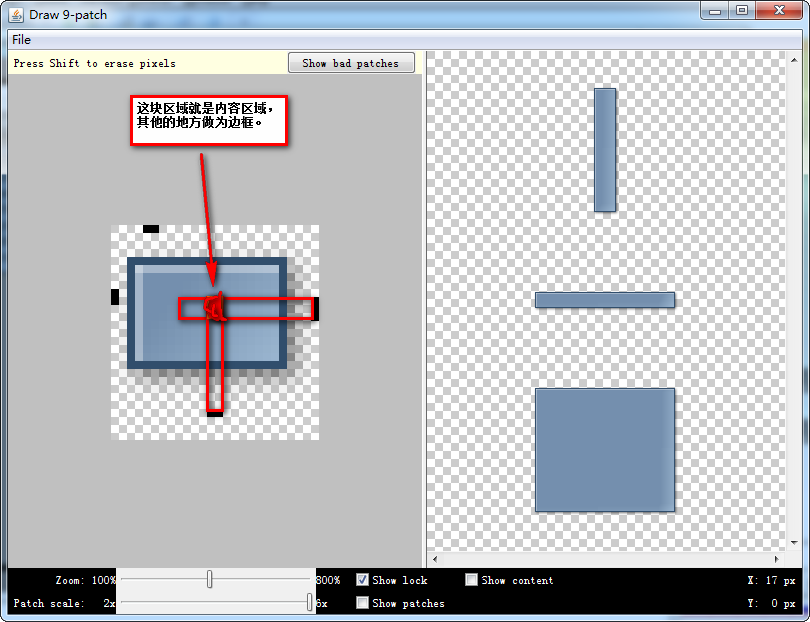

   我们定义了一个很小的内容区域，其他的地方则自动充当边框，从而使内边距显的很大，如下图，

   在这里，我要特别说明，一开始为了增大内边距，很容易惯性思维，在<TextView>中申明android:padding="10dip" 之类的，我在这里劝告朋友们不要这么做，一是你将无法预知你的显示，二是这比较混淆，因为设置内容区域就是确定padding，所以我在前面部分说他们是神似。我个人认为通过内容区域设定padding比在布局xml中定义padding更优雅，更简洁！
   关于Draw9Patch工具的其他使用说明，我在次不再累述，因为要说的话太多，为了节省篇幅，请参考官方文档。

5.制作.9.PNG的高级技巧。

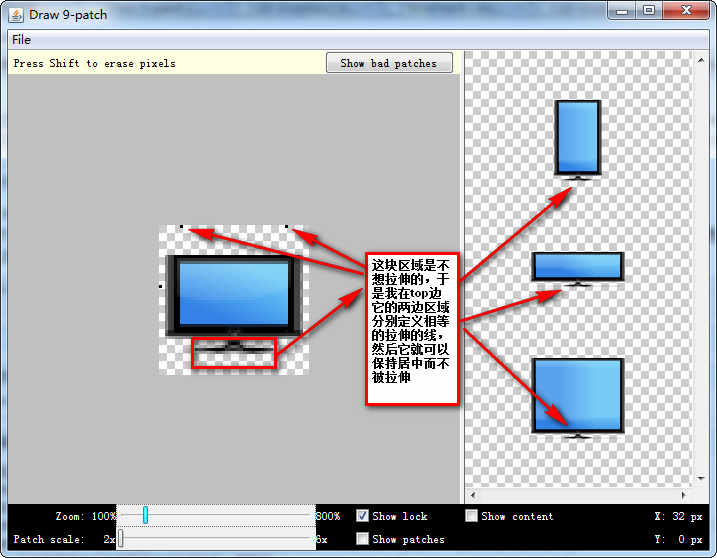

对于初学Draw9Patch的人来说，这可以算是高级技巧，那就是：拉伸区域，可以不是连续的，可以不止一块，而且是和自定义的边框线的长度成正比。

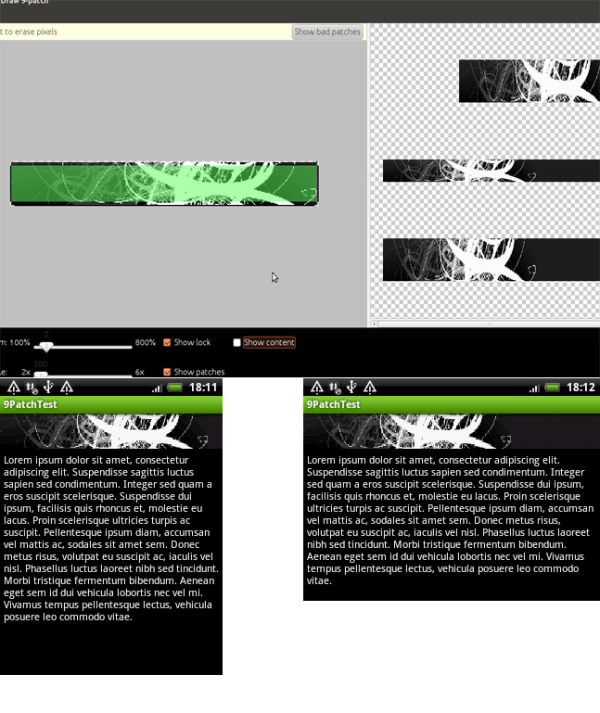

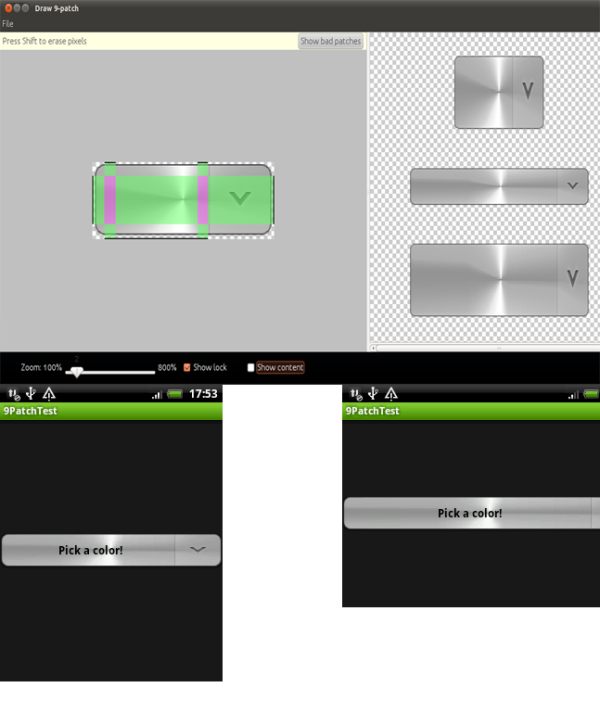

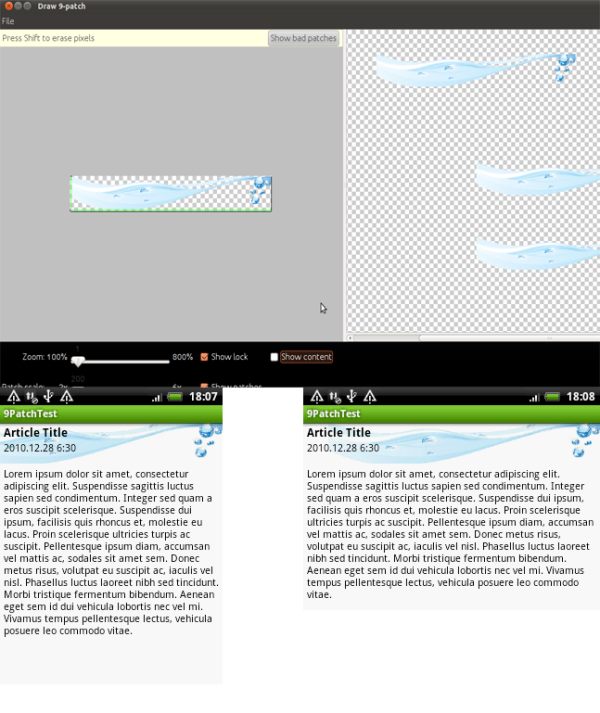

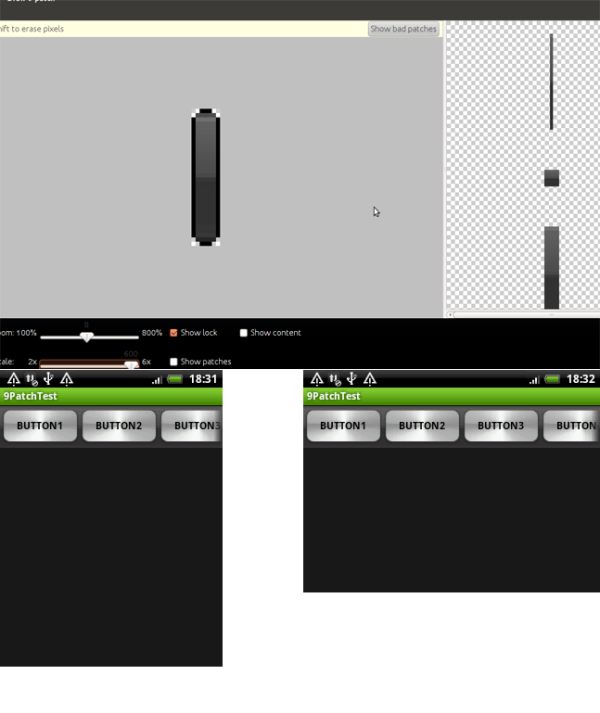

直接上图说明：

6.SDK中如何处理9.PNG图片。
SDK专门针对9.PNG做了定义和处理，这里我们只是做个简单的流程分析，Bitmap在读取图像流数据的时候，会把判断图片的NinePatchChunk(9Patch数据块)，如果NinePatchChunk不为空，则是NinePatchDrawable，NinePatchDrawable则又会交给NinePatch处理：

 setNinePatchState(new NinePatchState(
                new NinePatch(bitmap, bitmap.getNinePatchChunk(), "XML 9-patch"),
                padding, dither), r);

NinePatch检验成功则调用本地方法，绘制出最终的图片：

nativeDraw(canvas.mNativeCanvas, location,
                mBitmap.ni(), mChunk, paint != null ? paint.mNativePaint : 0,
                canvas.mDensity, mBitmap.mDensity);

7.android系统中大量应用了9.PNG图片。
   通过解压随便一个rom，找到里面的framework_res.apk,里面有大量的9.PNG格式文件，被广泛的应用起来，比如常见的有：
   按钮：
   解锁：
   下拉框：
   标题栏：
   Toast：
   还有搜索，键盘，放大缩小控件，时间加减等等，我就不一一列举。
