Silverlight 引路蜂二维图形库示例：基本知识

前文说过引路蜂二维图形库的画板(Canvas)是以width  x height 的二维整型数组来表示的。这个数组的每个值为一个32为整数。格式为ARGB，分别代表透明度，红色，绿色，蓝色。在画板上的绘制操作（点，线，多边形，填充等）是修改这些颜色值。

Graphics2D的构造函数为public Graphics2D(int width,int height)， width和height分别代表画板的宽度和长度，单位为像素。所需内存为width x height x 4字节。Graphics2D内部实现是通过长度为width x height x 4字节的一维数组来存储这些像素值的。

坐标系统

和大部分图形系统一样，引路蜂二维图形库采用的坐标系的坐标原点在设备的左上角，如下图所示。

Graphics 2D 图形绘制

类Graphics2D为图形库中的一个核心类，它提供和Java SE平台中Graphics2D类似的功能。可以绘制各种基本几何图形，并可以设置画笔，画刷的属性。支持图形填充，绘制文字，绘制图像。对于画笔来说，可以设置画板的线型，宽度，连接类型等属性。对于画刷，可以指定填充方式（线性，圆形，材质）。并支持坐标变换等。使用Graphics2D的一般过程是首先创建Graphics2D实例，然后为Graphics2D指定画笔，画刷，和颜色。然后调用Graphics2D的drawXXX() 来绘制图形的轮廓，或调用fillXXX()来填充图形。

各种基本几何图形

引路蜂二维图形库提供对一些基本几何图形的支持，如点，线，矩形，圆弧，圆，曲线，并可以通过各种几何图形组合成任意的图形。

点

Point代表了平面上的一个点，在引路蜂二维图形库代表一个像素，点用来定义其它图形。

线段

Line定义了一条线段，可以使用两个点来定义一条线段，也可以使用Polyline来定义一条多义线，或Path来定义一条路径。

长方的图形

Rectangle，Arc，Ellipse，RoundRectangle都是类RectangularShape的子类，类RectangularShape一个特性是他们都有一个长方形的外框。

二次曲线和三次曲线

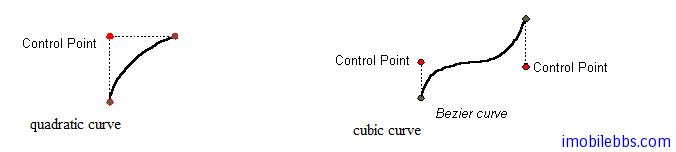

QuadCurve和CubicCurve定义多次曲线。可以由两个端点和一个或两个控制点来定义这些曲线。下图分别显示了二次曲线和三次曲线。

任意形状

类Path可以使用SVG定义任意的几何图形，这些图形可以通过连接线段，二次曲线或三次曲线来连接。

区域

通过Area类，可以对各种基本几何图形经过“交”，“并”，“差”来组合个复杂的几何图形，前面的例子“梨子”就是这种方式的结果。

文字

引路蜂二维图形库也提供不矢量字库的支持。并支持文字绘制，填充，绘制文字外轮廓的支持。

图像

除了对矢量图形的支持外，引路蜂二维图形库也可以用来绘制栅格图像。支持对图像透明度等。

画笔

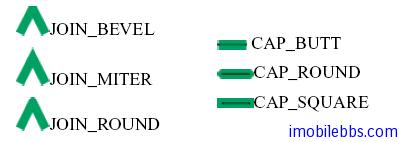

画笔类Pen定义了绘制图形外轮廓的各种属性。如宽度，连接类型，线端端点类型等。

画刷

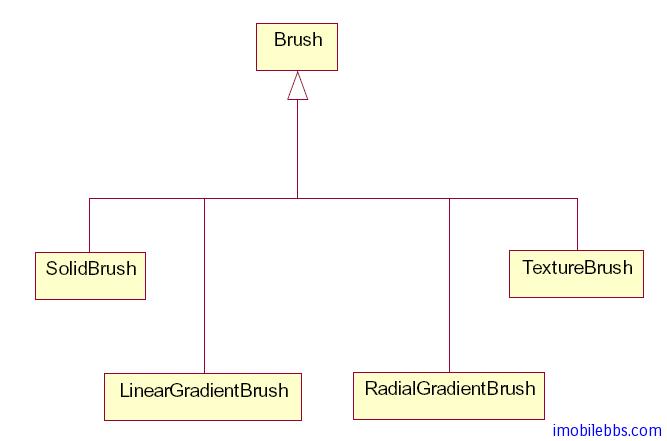

画刷类Brush定义了填充图形内部区域的属性，可以定义单色画刷，线性渐变画刷，圆形渐变画刷或时材质（图像）画刷。
