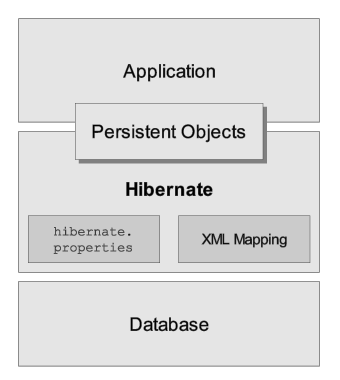

一个非常简要的Hibernate体系结构的概要图:
从这个图可以看出,Hibernate使用数据库和配置信息来为应用程序提供持久化服务(以及持久的对象)。

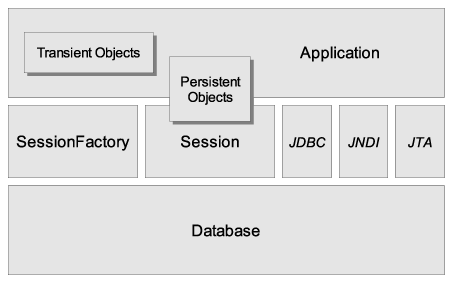

我们来更详细地看一下Hibernate运行时体系结构。由于Hibernate非常灵活,且支持多种应用方案, 所以我们这只描述一下两种极端的情况。“轻型”的体系结构方案,要求应用程序提供自己的JDBC 连接并管理自己的事务。这种方案使用了Hibernate API的最小子集:

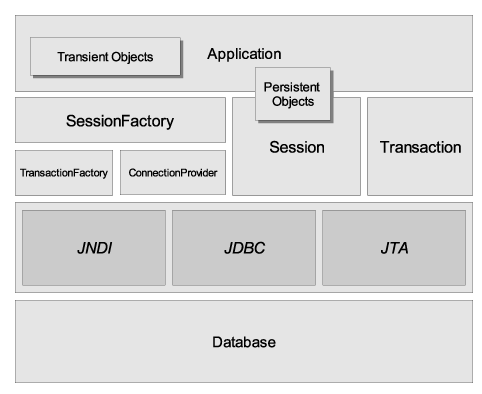

“全面解决”的体系结构方案,将应用层从底层的JDBC/JTA API中抽象出来,而让Hibernate来处理这些细节。
图中各个对象的定义如下:
org.hibernate.SessionFactory
)
针对单个数据库映射关系经过编译后的内存镜像,是线程安全的(不可变)。
它是生成Session
的工厂,本身要用到ConnectionProvider
。
该对象可以在进程或集群的级别上,为那些事务之间可以重用的数据提供可选的二级缓存。
org.hibernate.Session
)
表示应用程序与持久储存层之间交互操作的一个单线程对象,此对象生存期很短。
其隐藏了JDBC连接,也是Transaction
的工厂。
其会持有一个针对持久化对象的必选(第一级)缓存,在遍历对象图或者根据持久化标识查找对象时会用到。
带有持久化状态的、具有业务功能的单线程对象,此对象生存期很短。
这些对象可能是普通的JavaBeans/POJO,唯一特殊的是他们正与(仅仅一个)Session
相关联。
一旦这个Session
被关闭,这些对象就会脱离持久化状态,这样就可被应用程序的任何层自由使用。
(例如,用作跟表示层打交道的数据传输对象。)
那些目前没有与session关联的持久化类实例。
他们可能是在被应用程序实例化后,尚未进行持久化的对象。
也可能是因为实例化他们的Session
已经被关闭而脱离持久化的对象。
org.hibernate.Transaction
)
(可选的)应用程序用来指定原子操作单元范围的对象,它是单线程的,生命周期很短。
它通过抽象将应用从底层具体的JDBC、JTA以及CORBA事务隔离开。
某些情况下,一个Session
之内可能包含多个Transaction
对象。
尽管是否使用该对象是可选的,但无论是使用底层的API还是使用Transaction
对象,事务边界的开启与关闭是必不可少的。
org.hibernate.connection.ConnectionProvider
)
(可选的)生成JDBC连接的工厂(同时也起到连接池的作用)。
它通过抽象将应用从底层的Datasource
或DriverManager
隔离开。
仅供开发者扩展/实现用,并不暴露给应用程序使用。
org.hibernate.TransactionFactory
)
(可选的)生成Transaction
对象实例的工厂。
仅供开发者扩展/实现用,并不暴露给应用程序使用。
Hibernate提供了很多可选的扩展接口,你可以通过实现它们来定制你的持久层的行为。 具体请参考API文档。
在特定“轻型”的体系结构中,应用程序可能绕过
Transaction
/TransactionFactory
以及
ConnectionProvider
等API直接跟JTA或JDBC打交道。
